Operacije sa vektorima – aplikacija za vežbanje

U nastavku je prikazana aplikacija za vežbanje sabiranja, oduzimanja dva vektora, upotrebom metode poligona vektora kao i metode paralelograma.Takođe je dodata i opcija množenje vektora skalarom. Potrebno je kreirati izraz sa vektorima, a zatim klikom na dugme "Practice", započeti vežbu. Da bi ste pogledali uvodni deo o operacijama sa vektorima i pisanje koda u Processing-u otvorite stranicu: Vektori u Processing-u

Sabiranje vektora

Vektori se mogu sabrati na dva naćina: metodom poligona i metodom paralelograma.

Metoda poligona

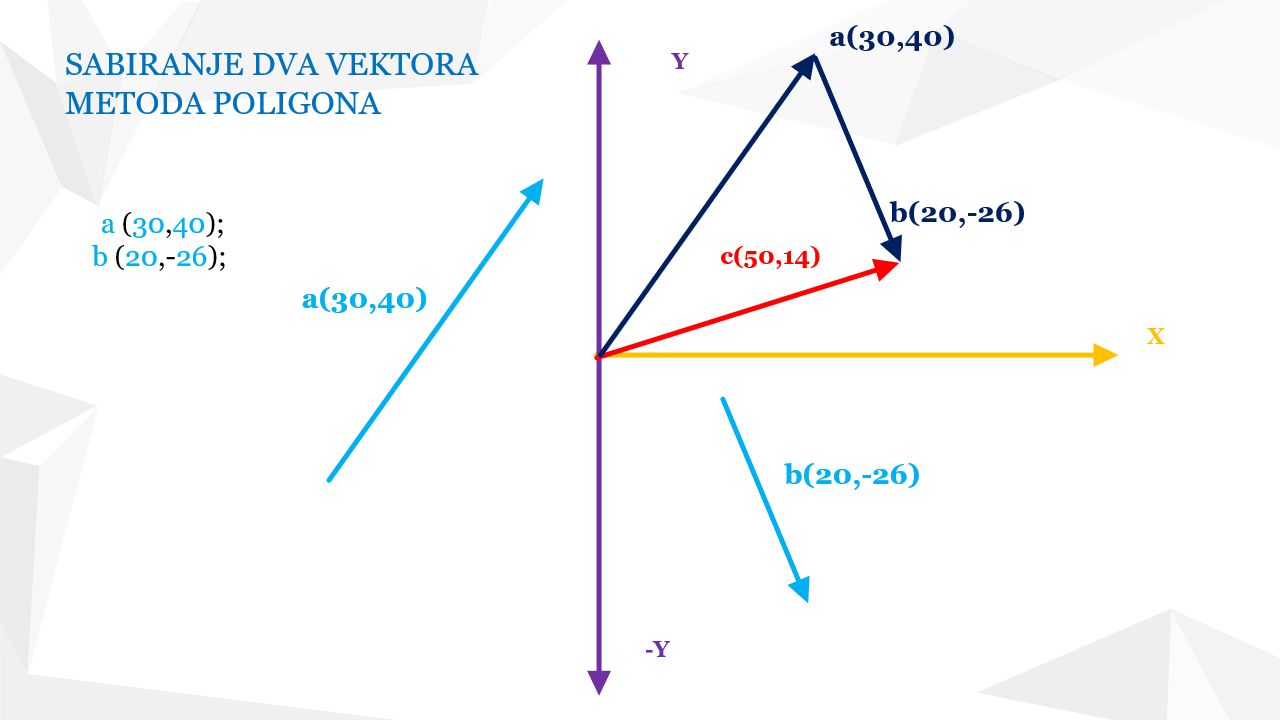

Neka su data dva vektora "a" i "b" (vektori obojeni svetlo plavom bojom na slici 1). Metoda poligona se sastoji u nadovezivanju jednog vektora na drugi, tako da se početak drugog poklapa sa završetkom prvog(translirani vektori a i b, sada obojeni teget plavom bojom na istoj slici). Rezultanta je novi vektor "c", čiji se početak poklapa sa početkom prvog, a kraj sa krajem drugog.(na slici1 obojen crvenom bojom). Sabiranje vektora, možete vežbati pomoću aplikacije "Operacije sa vektorima", koja se nalazi u nastavku, na istoj stranici, kao i video tutorijal za korišćenje iste.

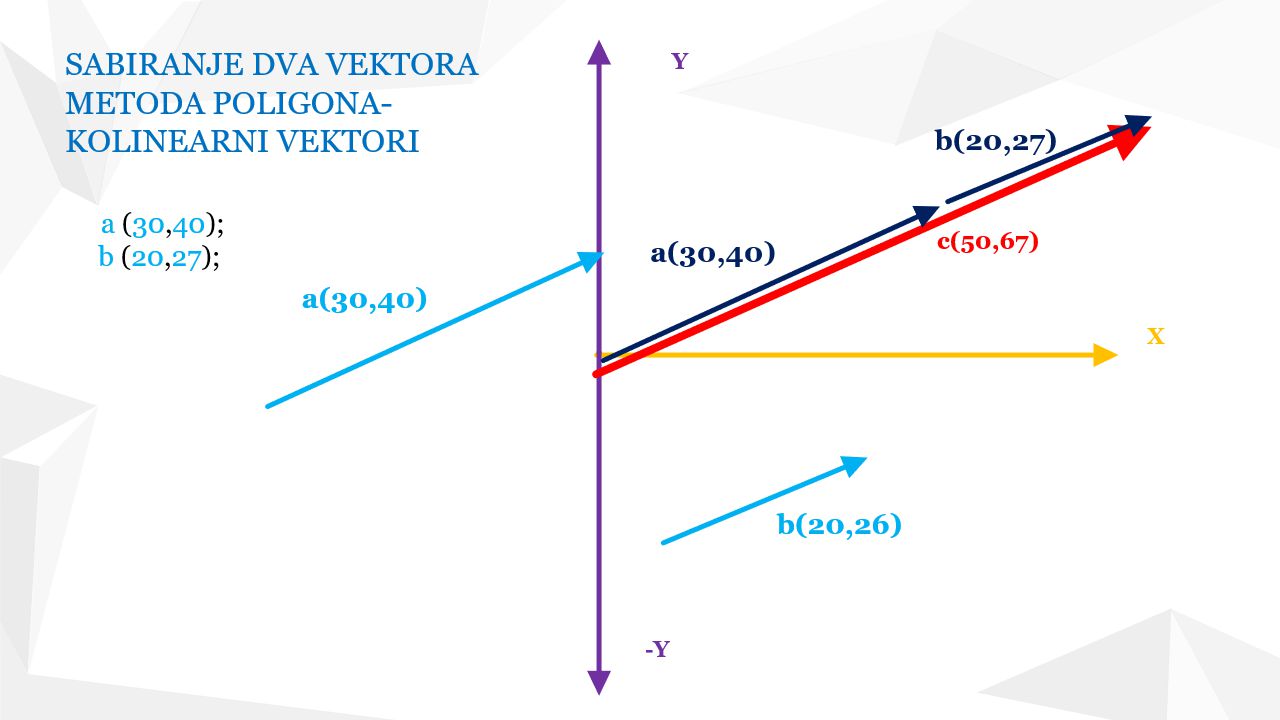

U slučaju sabiranja dva kolinearna vektora, rezultanta se dobija na sličan način samo što je ona sada u istoj liniji sa oba vektora, kao što se može videti na slici 2.

Metoda paralelograma

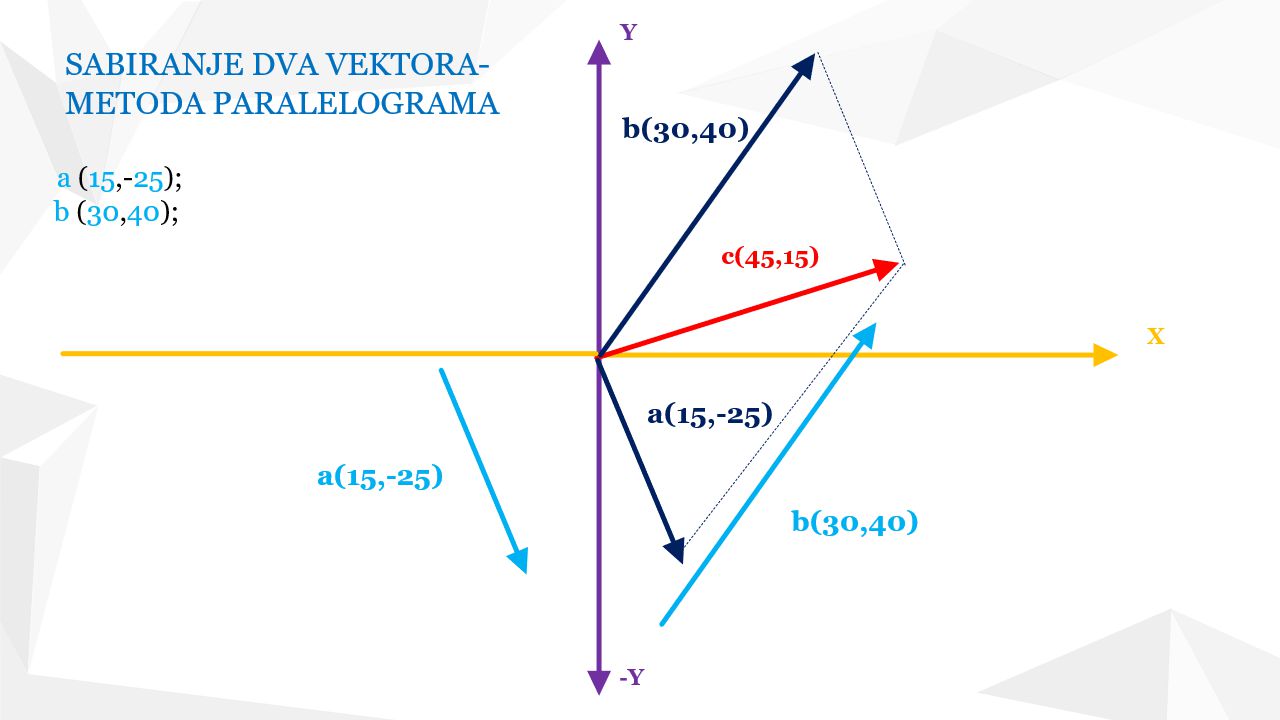

Ova metoda je prikazana na slici broj 3 i sastoji se u tome da se vektori prvo nadovežu jedan na drugi, tako da im se počeci poklapaju(teget obojeni vektori "a" i "b"), a zatim se docrta paralelogram, tako da ti vektori predstavljaju različite stranice paralelograma. Rezultantni vektor je vektor čiji je početak zajednički sa oba vektora koji se sabiraju i proteže se preko dijagonale paralelograma, što se može videti na slici.

Oduzimanje vektora

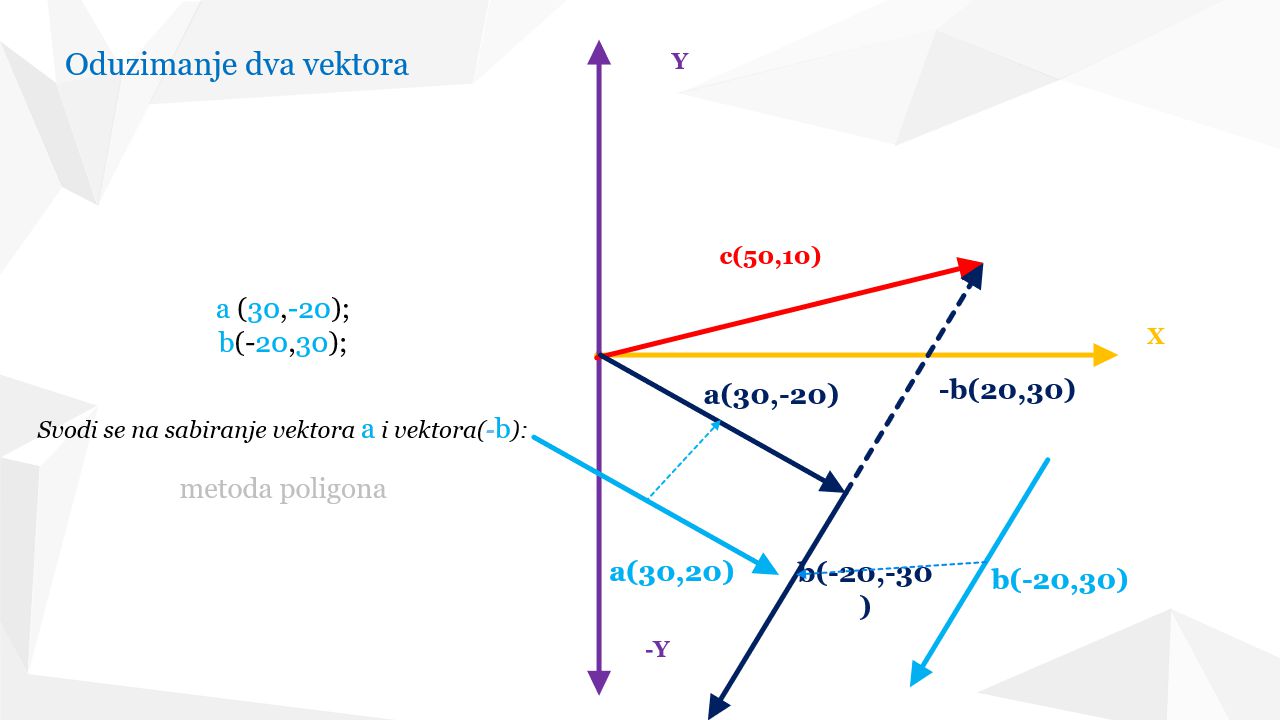

Oduzimanje dva vektora "a-b" se svodi na sabiranje vektora i vektora b sa suprotnim pravcem, tj. vektorom koji je u ravni vektora zaokrenut za 180 stepeni. Oduzimanje vektora je prikazano na slici 4. Svetlo plavi vektori "a" i "b" su polazni vektori. Oni se u slučaju metode poligona sila nadovežu jedan na drugi(sada obojeni teget bojom) kao i kod sabiranja vektora, a zatim se vektor sa predznakom minus zaokrene za 180 stepeni, tako da ostane istog pravca, ali suprotnog smera, što se može i videti na slici 4. Rezultanta je sad vektor čiji je početak u početku vektora "a", a kraj se poklapa sa krajem vektora "-b"(obojena crveno).

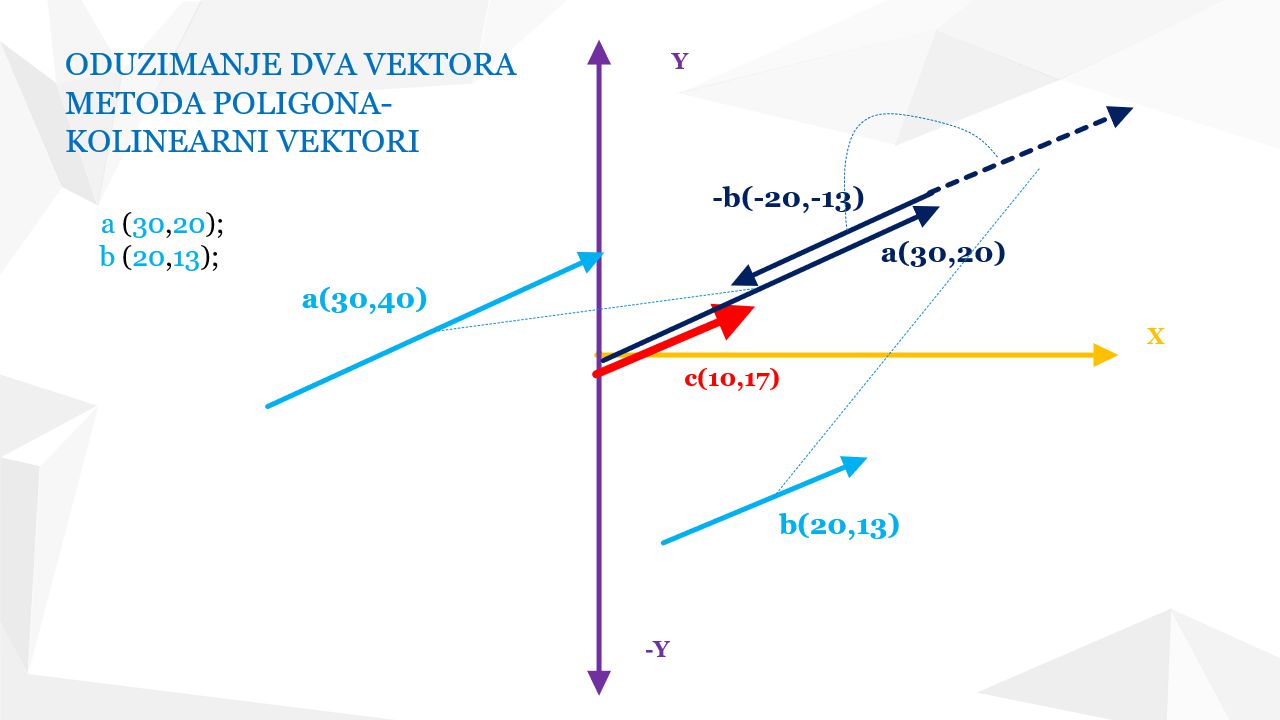

Kada su vektori kolinearni, prvo se nadovežu vektori "a" i "b" jedan na drugi, a zatim se vektor "b" okrene za 180 stepeni, da bi postao vektor "-b", tj. vektor koji ima isti intenzitet i pravac kao vektor "b", ali suprotan smer(vektori obojeni teget plavom bojom na slici 5). Rezultanta je vektor "c", čiji se početak poklapa sa vektorom "a", a kraj sa krajem vektora "(-b)"(crveno obojena na slici 5)

Množenje vektora skalarom

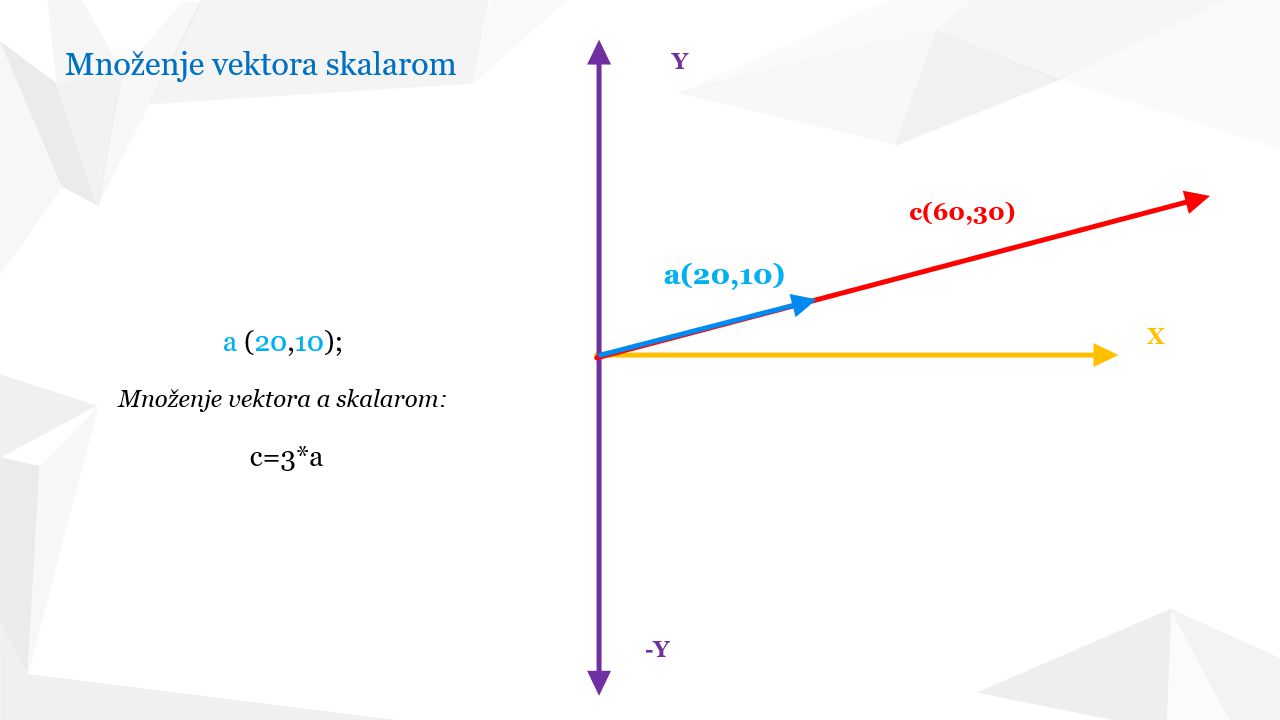

Pretpostavimo da je zadat vektor a(20,10) i da treba da se odredi vektor c=3*a.
Množenje vektora sa skalarom(3 u ovom primeru) se vrši tako što se intenzitet vektora poveća 3 puta, dok pravac i smer vektora ostaju isti.(vidi sliku 5).

Video tutorijal za korišćenje aplikacije: Operacije sa vektorima

Upotreba aplikacije na desktop računarima

Upotreba aplikacije na mobilnim uređajima

Razlaganje vektora na komponente

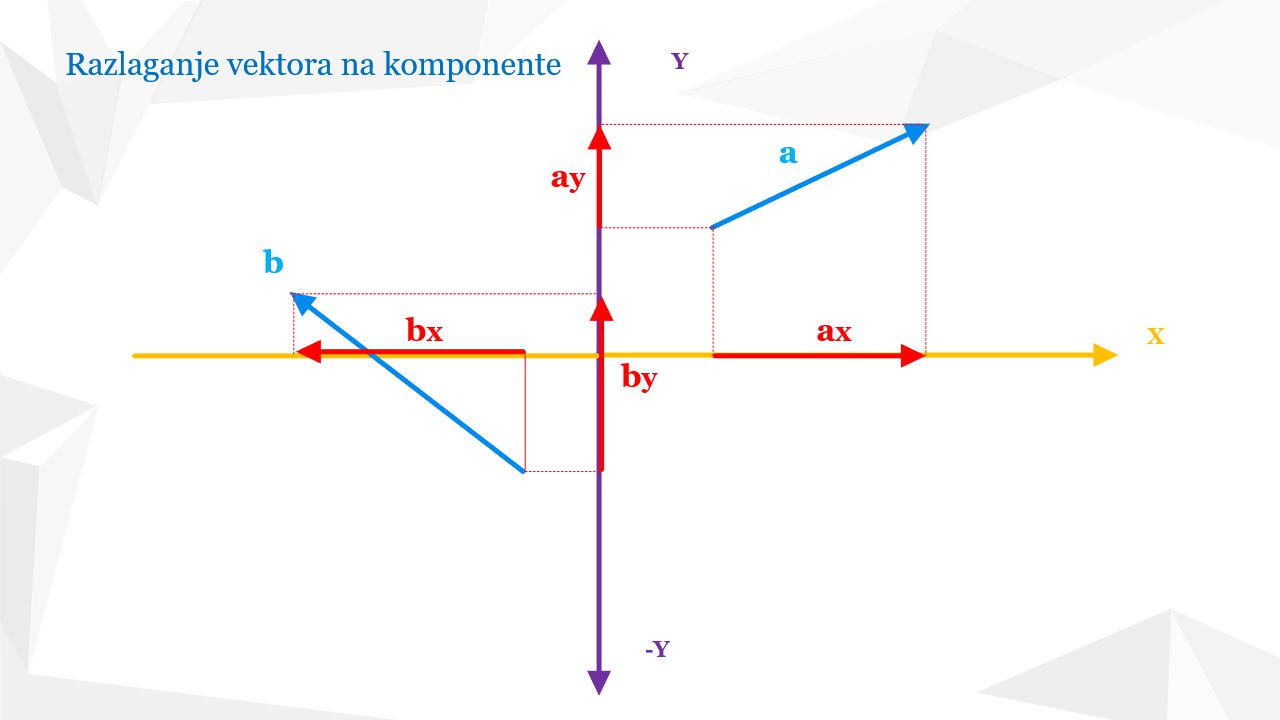

Vektor se može zameniti svojim komponentama u bilo koja dva pravca u ravni, ali mi ćemo razmotriti razlaganje vektora na pravce koordinatnih osa. Vektor "a" se npr može zameniti svojim komponentama ax i ay, koje su takođe vektori i čiji se pravac poklapa sa pravcem X, odnosno Y ose. Zraci projekcije koji prolaze kroz početak i kraj vektora padaju upravno na ove ose, određujući vektore komponenti "ax" i "ay" za vektor a, odnosno "bx" i "by" za vektor b, što se može videti na slici 6.

Ako bi vektor "a" bio definisan kao npr. a(30,20) onda bi intenzitet vektora "ax" bio jednak 30, a intenzitet vektora "ay" bi bio jednak 20.

U processing-u bi se definisao vektor preko klase PVector, za java verziju ili preko klase p5.Vector ako je u pitanju javascript. U nastavku ćemo definisati npr vektore "a" i "b" i zatim odrediti i iscrtati komponente pomoću processing-a.

PVector a;          // vektor a
PVector b;          // vektor b
PVector ax, ay;     // projekcije vektora a
PVector bx, by;     // projekcije vektora b

PVector xOsa;       // x osa
PVector yOsa;       // y osa
PVector pozA;       // pozicija vektora "a"
PVector pozB;       // pozicija vektora "b"
PVector pozXOse;    // pozicija X ose
PVector pozYOse;    // pozicija Y ose
float RAZMERA = 3;  // razmera za prikaz sila

void setup() {
  size(500, 500, P2D);
  pozA = new PVector(15 * RAZMERA, 20 * RAZMERA);       // pozicija vektora "a" – kreiranje
  pozB = new PVector(-10 * RAZMERA, -15 * RAZMERA);     // pozicija vektora "b" – kreiranje
  pozXOse = new PVector(-width / 2 + 10, 0);            // pozicija X ose – kreiranje
  pozYOse = new PVector(0, -height / 2 + 10);           // pozicija Y ose – kreiranje
  a = new PVector(30 * RAZMERA, 20 * RAZMERA);          // kreira vektor a
  b = new PVector(-30 * RAZMERA, -30 * RAZMERA);        // kreira vektor b
  xOsa = new PVector(width - 20, 0);                    // vektor x ose
  yOsa = new PVector(0, height - 20);                   // vektor y ose
  /* Kreira projekcije */
  ax = new PVector(a.x, 0);
  ay = new PVector(0, a.y);
  bx = new PVector(b.x, 0);
  by = new PVector(0, b.y);
}

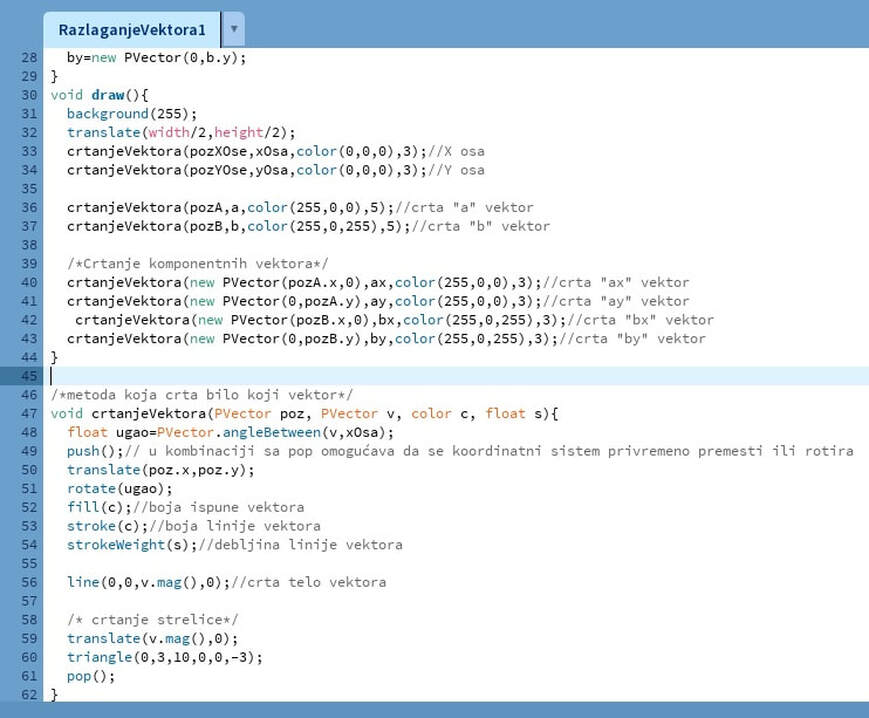

void draw() {
  background(255);
  translate(width / 2, height / 2);
  crtanjeVektora(pozXOse, xOsa, color(0, 0, 0), 3);     // X osa
  crtanjeVektora(pozYOse, yOsa, color(0, 0, 0), 3);     // Y osa

  crtanjeVektora(pozA, a, color(255, 0, 0), 5);         // crta vektor "a"
  crtanjeVektora(pozB, b, color(255, 0, 255), 5);       // crta vektor "b"

  /* Crtanje komponentnih vektora */
  crtanjeVektora(new PVector(pozA.x, 0), ax, color(255, 0, 0), 3);    // crta vektor "ax"
  crtanjeVektora(new PVector(0, pozA.y), ay, color(255, 0, 0), 3);    // crta vektor "ay"
  crtanjeVektora(new PVector(pozB.x, 0), bx, color(255, 0, 255), 3);  // crta vektor "bx"
  crtanjeVektora(new PVector(0, pozB.y), by, color(255, 0, 255), 3);  // crta vektor "by"
}

/* Metoda koja crta bilo koji vektor */
void crtanjeVektora(PVector poz, PVector v, color c, float s) {
  float ugao = v.heading();   // ugao vektora prema x osi, sa znakom
  push();                     // u kombinaciji sa pop omogućava da se koordinatni sistem privremeno premesti ili rotira
  translate(poz.x, poz.y);
  rotate(ugao);
  fill(c);                    // boja ispune vektora
  stroke(c);                  // boja linije vektora
  strokeWeight(s);            // debljina linije vektora

  line(0, 0, v.mag(), 0);     // crta telo vektora

  /* crtanje strelice */
  translate(v.mag(), 0);
  triangle(0, 3, 10, 0, 0, -3);
  pop();
}

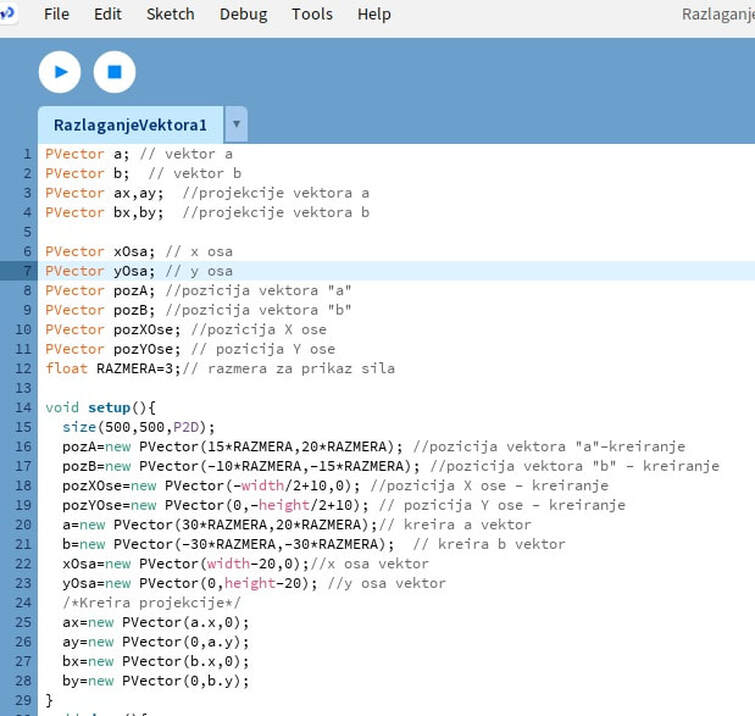

Pre setup metode kreirani su objekti klase PVector, pozicije vektora "a" i "b", kao i koordinatnih osa, vektori "a" i "b", koordinatne ose, projekcije vektora. Ovi vektori su kreirani u setup metodi, a crtaju se u draw metodi pozivom nove metode "crtanjeVectora", koja crta bilo koji vektor u zavisnosti od poslatih parametara. Kao parametri se šalju: vektor pozicije početka vektora, sam vektor, boja i debljina linije za crtanje. Za rad sa klasom PVector, pročitajte članak: Vektori u Processing-u.

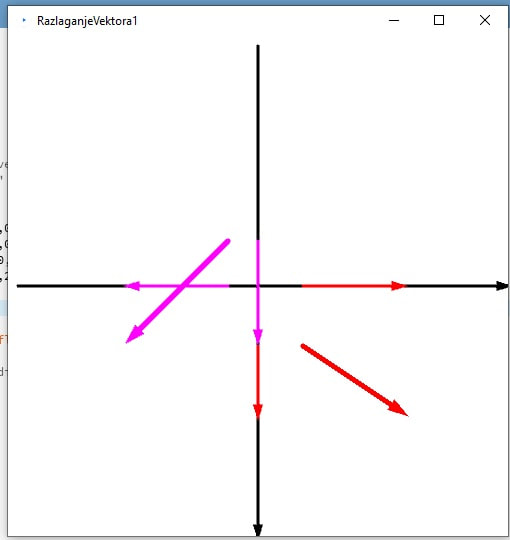

Posle pokretanja koda dobiće se(vidi sliku 9):

Nastavak aplikacije u kome će se docrtati pomoćne linije ispisati oznake itd. se ostavlja čitaocu kao vežba.

Projekcije vektora na koordinatne ose

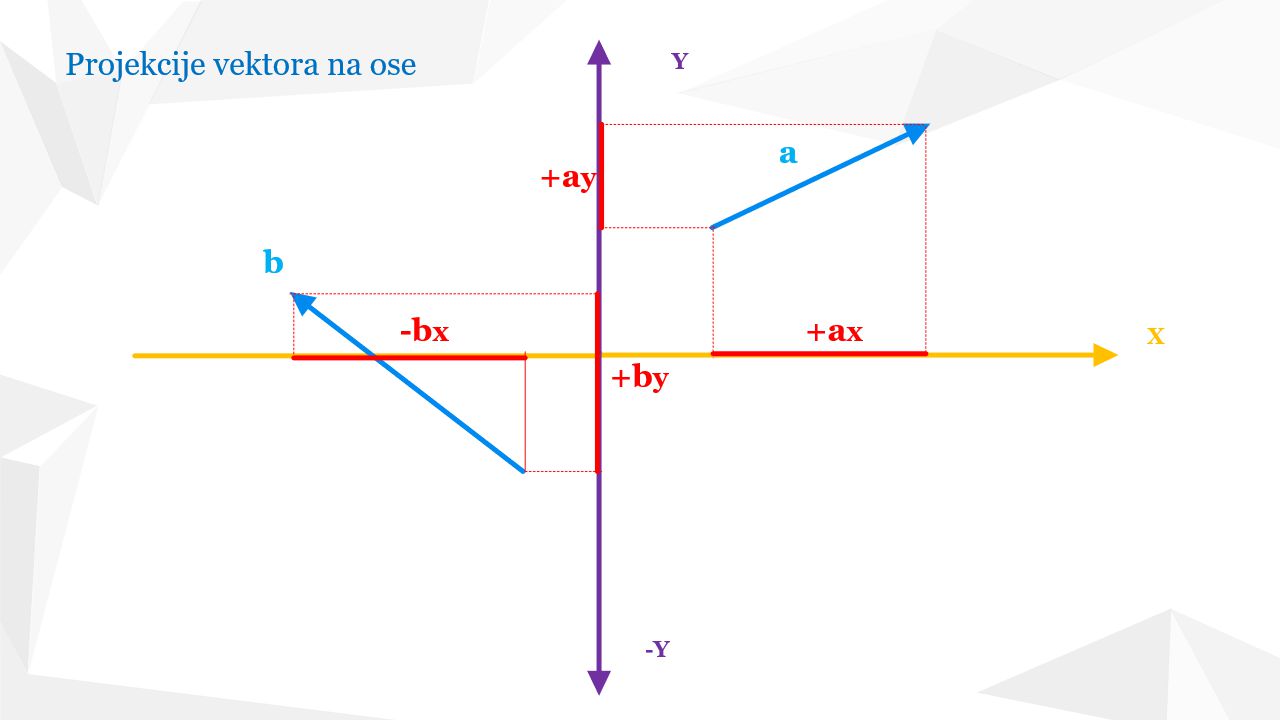

Projektovanje vektora na koordinatne ose je slično razlaganju vektora na komponente, s tim da je projekcija skalar, a ne vektorska veličina i da može imati predznak "+" ili "-", tj. može biti pozitivna ili negativna, a to zavisi od smera originalnog vektora u odnosa prema X, odnosno prema Y osi (vidi sliku 10).
